隧道炉(流水线烘箱)

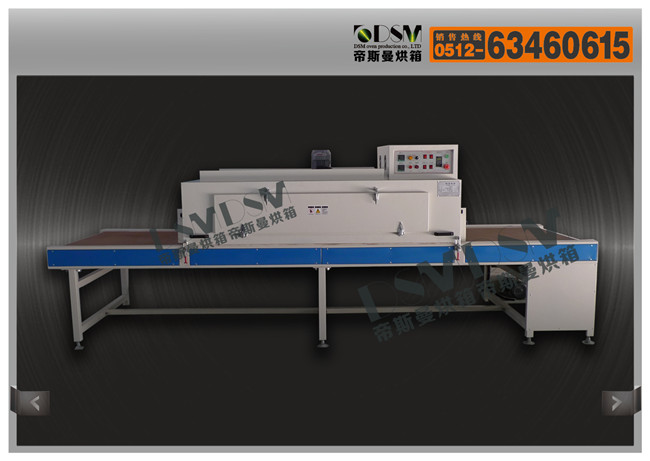

产品名称: 标贴烘干流水线

发布日期: 2015-06-15

点击数: 2737

二维码:

简述: DSM-SD系列

产品详情

产品型号:DSM-SD-4000

工作温度范围:RT-100℃     使用电压:415V/50Hz     控温精度:±1℃   加热功率:加热管9KW+9KW/分3组控制

鼓风功率:750W/4150V*1组

规格尺寸:

加热箱内尺寸:  2000×1060×350        机台传送带空间高度          长L×宽W×高H(mm)

传 送 带 尺寸:   4000×1000×750       传送带到地面高度              长L×宽W×高H(mm)

整机却外形尺寸:4000×1260×1350     机台整体高度(含电机)   长L×宽W×高H(mm)

箱体制作材料:

机台结构概述:本产品采用两侧出风,中间回风循环,采用铁氟龙传送网带,比较平整,上料段1000mm,中间加热烘干段为:2000mm,后面出料段为:1000mm,,加热元件安装在烘箱顶部风道内,近红外电加热管+近红外石英发热管结合,循环电机安装烘箱顶部,可以让电机寿命延长,进出料口采用可调式不锈钢挡板。

箱体外壁材料:A3碳钢冷扎板 板金折弯焊接铆钉拼接。

箱体风板材料: SUS20#镜面不锈钢钢板 钣金折弯机床冲孔。

箱体机架材料:A3碳钢冷扎板,钣金折弯焊接制作。

箱体脚架材料:国标方管制作

保温层厚度材料:100K级高密度硅酸铝纤维填充(保温层厚度为100mm)。

外箱涂装材料:防锈磷化处理后,表面喷塑,颜色蓝白

传送动力系统:

传送动力:采用1台齿轮调速电机,速度范围:500mm-3000mm/min。

传送滚筒:采用自纠偏滚筒,可左右调节纠偏。

变频器:采用一台变频调速器

传送带:采用铁氟龙传送带,比较平整,容易清洁。

进气及排气:

进气:1个孔径60mm。位置在循环电机旁,作为冷风补偿进风。

排气:1个可调节蝶阀排气口,排除烘烤废气

循环系统:

鼓风方式:强压循环运风

电机装置:1台750W长轴电机安装箱体顶部

加热系统:

加热元件:采用覆套式U型不锈钢管状电热发生器加红外线加热管,0.75KW/件,总24件,加热元件总功率18KW,分3组加热开关(19KW红外线+29KW电热管),连续使用寿命可达5万小时以上

升温时间:升温速度要求2℃/分钟以上,不能超过10℃/分钟。从常温升温至60℃,不大于10分钟,从常温升温至200℃,不大于30分钟。

电器配置:

温 控 仪: LED/智能/数显/温控仪,控温精度±1,带P.I.D调节,自动恒温。3组加热控制

声光报警装置:APT/AD16型声光报警装置,设定时间结束报警提示。

控制电路电压:220V/50Hz

测温装置:2支不锈钢铠甲 PT100电阻温度传感装置,测温精确±1

变压装置:大功率变压设备一套

保护系统:漏电保护,断路保护,电机过载保护,接地保护,超温保护。

断路器启动:带漏电保护的断路器启动,有效保护所有电器元件。

电器元件:用品牌电气

备注:隧道烘箱(流水线烘箱)以非标为主,以上案例只供参考,详细要求需沟通后设计更合理的产品,欢迎来电、来人详细沟通!
