产品型号：DSM-SD-21500B

工作温度范围：RT-300℃  使用电压：380V/50Hz   控温精度：±1℃  加热功率：145KW/分16组档位控制

鼓风功率：750W/380V*10组

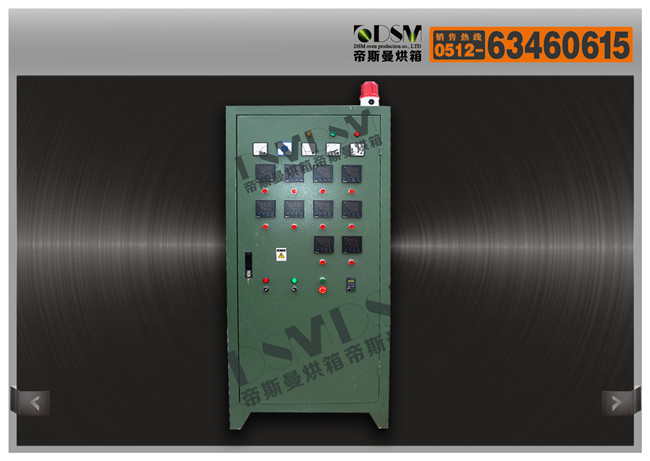

电器柜：独立电器柜

规格尺寸：

加热箱内尺寸：   20000×1000×300          机台传送带空间高度            长L×宽W×高H（mm）

传 送 带 尺寸：    21500×900×780          传送带到地面高度                长L×宽W×高H（mm）

整机却外形尺寸：21500×1200×1570       机台整体高度（含电机）      长L×宽W×高H（mm）

箱体制作材料：

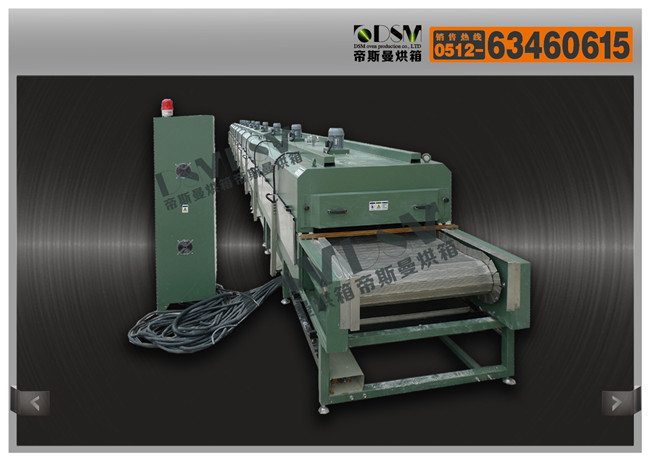

机台结构概述：本产品采用两侧风道出风，中间回风循环，采用板链式传送带，比较平整，上料段750 mm，中间加热烘干段为：20000mm，后面出料段为：750mm，加热元件安装在烘箱顶部风道内，循环电机安装烘箱顶部，可以让电机寿命延长，进出料口采用不锈钢可调节门挡板。加装可调式翻料板，可达到烘料厚度统一并任意调整高度。

箱体外壁材料：A3碳钢冷扎板 板金折弯焊接铆钉拼接。

箱体风板材料：优质不锈钢拉丝板，钣金折弯焊接铆钉拼接。

箱体机架材料：A3碳钢冷扎板 钣金折弯焊接，中间填充高密度硅酸铝。

箱体脚架材料：国标方管制作。

保温层厚度材料：100K级高密度硅酸铝纤维填充（保温层厚度为100mm）

外箱涂装材料:防锈磷化处理后，表面喷塑，颜色军绿。

传送动力系统：

传送动力：采用1台齿轮调速电机，速度范围：0m-20m/min。

传送链条：用2条1分长距碳钢链条。中间穿杆为6mm圆钢。

变频器：采用一台变频调速器。

传送带：采用挡板式不锈钢滚子链板传送带，比较平整，容易清洁。中间穿杆为10mm圆钢

进气及排气：

进气：10个孔径100mm。位置在循环电机旁，作为冷风补偿进风

排气：每独立节1个孔径100mm，位置在顶部。

循环系统：

鼓风方式：强压循环运风。

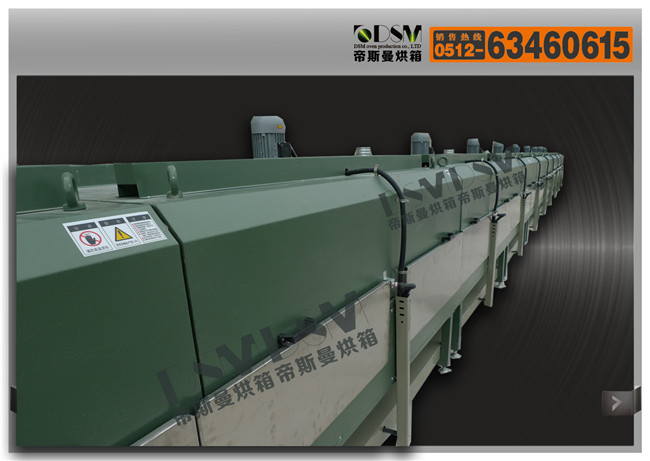

电机装置：10台750W/380V长轴电机安装箱体顶部。

加热系统：

加热元件：采用覆套式远红外发热器 (SHEATHED HEATER)无尘化W型管状电热发生器，1KW/件，总145件，加热元件总功率145KW，分10组加热开关，连续使用寿命可达5万小时以上

升温时间： 升温速度要求2℃/分钟以上，不能超过10℃/分钟。从常温升温至60℃，不大于10分钟，从常温升温至100℃，不大于20分钟。

电器配置：

温 控 仪：

控制电路电压：220V/50Hz。

测温装置：10支不锈钢铠甲 PT100电阻温度传感装置，10支K分度温度传感装置，测温精确±1℃。

保护系统：漏电保护，断路保护,电机过载保护，接地保护，超温保护。

断路器启动：带漏电保护的断路器启动，有效保护所有电器元件。

主控输出：配合SSR固态接触器输出，采用品牌电气。

电器元件：用品牌电气。

备注：隧道烘箱（流水线烘箱）以非标为主，以上案例只供参考，详细要求需沟通后设计更合理的产品，欢迎来电、来人详细沟通！
