汽车零部件烘箱

产品名称: 汽车零部件流水线烘箱

发布日期: 2015-06-15

点击数: 2640

二维码:

产品详情

产品型号:DSM-SD-7000B

工作温度范围:RT-150℃     使用电压:380V/50Hz     控温精度:±1℃   加热功率:加热管24KW/分2组控制

鼓风功率:370W/380V*4组

规格尺寸:

加热箱内尺寸:   4500×500×750          机台传送带空间高度            长L×宽W×高H(mm)

传 送 带 尺寸:   14000×400×750        传送带到地面高度                长L×宽W×高H(mm)

整机却外形尺寸:7000×700×1450     机台整体高度(含电机)     长L×宽W×高H(mm)

箱体制作材料:

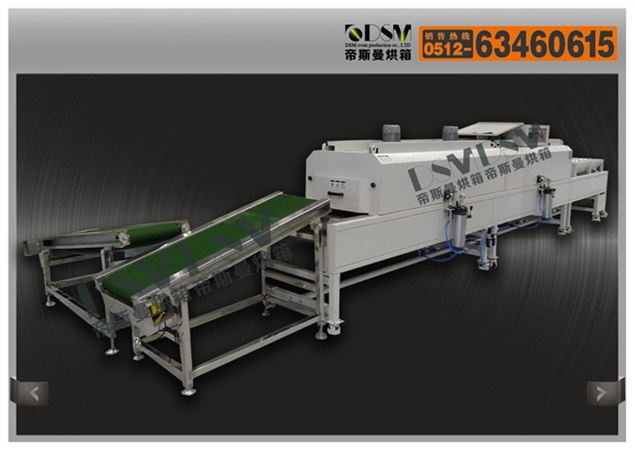

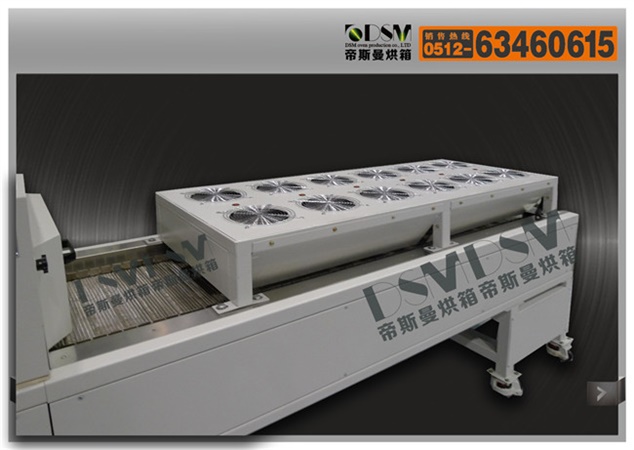

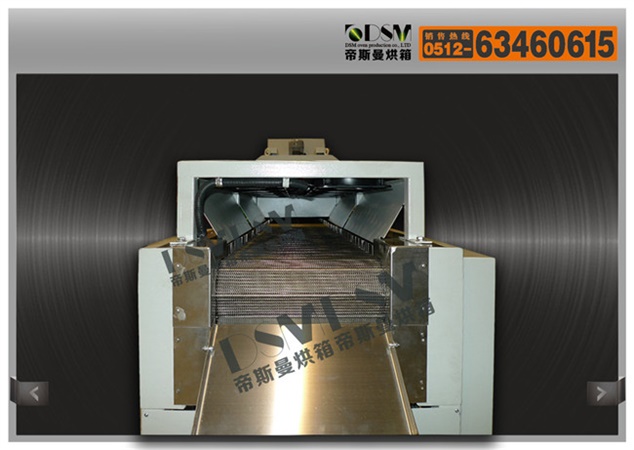

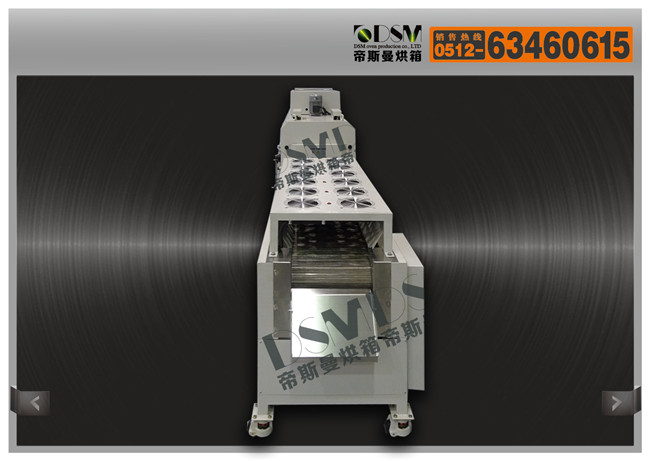

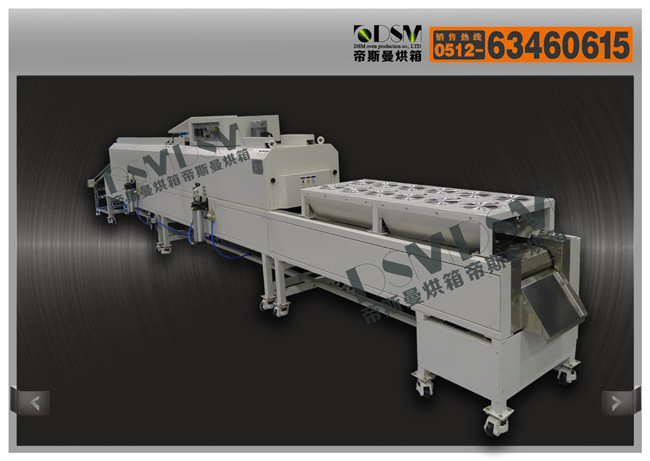

机台结构概述: 本产品采用长轴电动机带不锈钢风叶,电动机放在烘道的顶部,安装离心风机热风循环,均匀性好,采用高强度304#不锈钢网链,比较平整。上料段500 mm,中间加热烘干段为:4500mm,后面出料段为:500mm,设置冷却段,冷却段采用轴流式冷风机,冷却段长1500mm。加热方式不锈钢远红外加热管,加热元件安装在烘箱顶部,进出料口安装活动挡板可上下滑动,烘道两侧底部采用耐高温硅橡胶,密封性能好。

注:中间烘干段分成2段,2250mm一段,烘干段上盖加装气缸顶升装置,可以自动升降,便于定期维护,确保安全,并保证密封效果。

箱体外壁材料:A3碳钢冷扎板 板金折弯焊接铆钉拼接。

箱体风板材料:优质304#镜面不锈钢钢板,钣金折弯机床冲孔。

箱体机架材料:A3碳钢冷扎板 钣金折弯焊接,中间填充高密度硅酸铝。

箱体脚架材料:国标方管制作

保温层厚度材料:烘道直接受温面加5.00 mm 厚专用隔热板,再填充100K级高密度硅酸铝纤维,厚度100mm。

外箱涂装材料:防锈磷化处理后,表面喷塑,颜色米黄

传送动力系统:

传送动力:采用1台齿轮调速电机,速度范围:0m-5m/min。

传送滚筒:采用自纠偏滚筒,可左右调节纠偏。

变频器:采用一台变频调速器

传送带:采用高强度304#不锈钢网链。

进气及排气:

进气:4个孔径60mm。位置在循环电机旁,作为冷风补偿进风。

排气:每独立节1 个孔径100mm,位置在顶部

循环系统:

鼓风方式:强压循环运风

电机装置:4台370W长轴电机安装箱体顶部

加热系统:

加热元件:采用不锈钢远红外加热管,1 KW/件,总24件,加热元件总功率24KW2组加热开关(2段),连续使用寿命可达4万小时以上

升温时间: 升温速度要求4/分钟以上,不能超过15/分钟。从常温升温至60,不大于10分钟,从常温升温至100,不大于20分钟。

电器配置:

温 控 仪: LED/智能/数显/温控仪,控温精度±1,带P.I.D调节,自动恒温。2组加热控制。配有上限和下限报警。

 声光报警装置:APT/AD16型声光报警装置,设定时间结束报警提示。

控制电路电压:220V/50Hz

测温装置:每独立节2支不锈钢铠甲 PT100电阻温度传感装置,测温精确±1

保护系统:漏电保护,断路保护,电机过载保护,接地保护,超温保护。

断路器启动:带漏电保护的断路器启动,有效保护所有电器元件。

主控输出:配合SSR固态接触器输出,采用品牌电气。

电器元件:用品牌电气

备注:隧道烘箱(流水线烘箱)以非标为主,以上案例只供参考,详细要求需沟通后设计更合理的产品,欢迎来电、来人详细沟通!
