台车式工业烘箱

产品名称: 汽车前挡硅胶条定型台车烘箱

发布日期: 2015-06-15

点击数: 3078

二维码:

简述: DSM-TC系列

产品详情

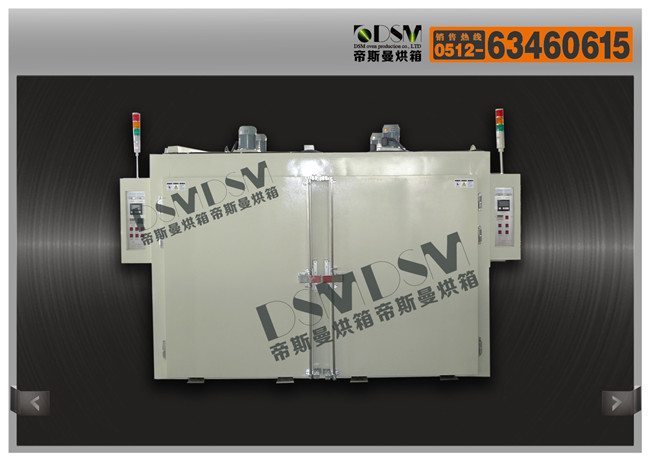

台车烘箱

产品型号:DSM-TC-4940E

内胆尺寸(mm):高1900mm*(宽1000mm*2)*深2600mm

概述:本箱采用前后对开门通过式结构,既烘箱正面与后背均设有单开门,且烘箱底板采用凹槽式轨道,可使烘烤料车两头通过,达到所需工艺之要求且保证工作效率。同时加装自动落锁装置:在设定加热时间后,若时间未达到设定值,两边箱门无法打开,到达时间后自动解锁。

温度参数:

温度范围:RT(室温)-200℃(任意调节设定)

温度均匀性:±3℃(恒温状态测试)

烘箱升温速度:室温到100℃小于15分钟

结构与材料:

外壳材料:优质冷轧板,表面磷化处理,并喷环保锤纹漆(颜色:米黄色)

框架材料:采用槽钢及角铁做内胆框架整固

内胆材料:优质不锈钢拉丝板

小车轨道:烘箱底部各铺设2条凹槽式轨道,轨道采用槽钢

轨道钢中心间距700mm

小   车:客户自备

保温材料:厚度90毫米耐高温硅酸铝纤维保温棉(高温棉),保温性能良好

吊   环:箱体顶部4角安装圆钢吊环,便于箱体运输及移动

门结构:

数 量:2扇(前后对开门)

厚 度:90毫米硅酸铝保温棉,局部加强安装铰链和拉手

门 扣:迫紧式镀铬摇杆门扣,美观,硅酸铝纤维密封棉条,密封性好,寿命长

锁:加装自动落锁装置,在设定加热时间后,自动落锁,若时间未达到设定值,箱门无法打开,到达时间后自动声光报警并解锁。

循环系统:

热风循环:循环采用强压送风(两边出风,中间回风),不锈钢离心风叶,均匀性好

鼓风电机:耐高温长轴电动机带不锈钢风叶4套,电动机放在顶部

电机功率:750W*4

进气/排气:

进气系统:数量4个,φ60毫米

排气系统:数量4个,φ60毫米

排气栅板:手动式可调节排气口,排气量可调*可加装间歇式抽风装置,接驳至车间外面,排除烘烤废气

加热系统:

加热元件:鳍片式不锈钢U型远红外发热器,升温速度快,耐用(寿命4万小时以上)

电器系统:(控制电箱左右各装一套,独立控制)

温控装置:智能LED双数显高精度温度控制系统,控温精度±1℃,温度为室温至200℃任意调节(显示范围为0-200℃),并具有PID自整定,自动恒温等功能

超温保护:独立配置超温保护仪表,超过温度上限自动报警并主动切断加热。

固态输出:采用SSR固态模块调功,灵敏度高,寿命长

测温装置:两支K分度热电偶传感器,精确测温,放心使用

定时装置:高精度数显自动定时器,0-99.99小时设定,可预设烘烤时间

报警装置:APT/AD16型声光报警系统,时间到声光报警并自动切断加热

*安装3色声光报警( 等待-黄灯、运行-绿灯、故障-红灯)

电流电压:380V/50Hz(电流电压显示)

电器元件:全部采用品牌电器

安全装置:漏电,短路,过载保护;鼓风电机过载缺相保护(相序保护)

另外可根据您的需要选装配件:

1.增减层数 2.不锈钢搁板;承重型搁板;烤盘等 3.分阶段程序控温 4.超温保护 5.移动脚轮

6.强排抽风 7.温度记录仪 8.观察视窗 9.计算机远程控制,触摸屏PLC控制

备注:

*我司提供以下8个常规尺寸的台车烘箱规格供您参考或选择,另可根据您的实际内胆尺寸需求按需定制

型号

高(mm

宽(mm

深(mm

功率

电压

温度范围

控温精度

台车承重

DSM-TC-1

800

800

1000

9KW

380V

RT-300

±1

按实际设计

DSM-TC-2

1000

800

1000

10KW

380V

RT-300

±1

按实际设计

DSM-TC-3

1200

1000

1200

15KW

380V

RT-300

±1

按实际设计

DSM-TC-4

1200

1000

1500

18KW

380V

RT-300

±1

按实际设计

DSM-TC-5

1500

1200

1800

24KW

380V

RT-300

±1

按实际设计

DSM-TC-6

1800

1500

2000

36KW

380V

RT-300

±1

按实际设计

DSM-TC-7

2000

1800

2000

45KW

380V

RT-300

±1

按实际设计

DSM-TC-8

2000

2000

2500

60KW

380V

RT-300

±1

按实际设计
